氯离子腐蚀钢筋的原因？

在水泥水化过程中生成大量的Ca(OH)2，使混凝土孔隙中充满饱和的Ca(OH)2溶液，其pH值大于12，钢筋在碱性介质中，表面能生成一层稳定致密的氧化物钝化膜，使钢筋难以锈蚀。但是当混凝土存在 Cl OH的摩尔大于比0.6时，即使pH>12，钢筋表面的氧化物钝化膜也可能被破坏而遭受锈蚀，这是由于氯离子在这些条件下可以穿透或活化钢筋表面的氧化物保护膜，从而创造电化学腐蚀的条件，氯离子穿透或活化氧化物保护膜，会使钢筋各部位的电极电位不同而形成局部电池，发生电化学反应：Fe2Cl→FeCl2，FeCl2很容易进入溶液并发生电离：FeCl2→Fe2Cl，于是溶液中的 Fe 和OH结合成Fe(OH)2；Fe(OH)2又和溶解在水中的氧作用生成Fe(OH)3即：4Fe(OH)2+O2+2H2O→4Fe(OH)3而被腐蚀。

图(1)Cl-离子破坏金属表面化学反应式

而 Cl却可以重新在钢筋表面起作用，周而复始地促使铁的阳极氧化过程而自身并不消耗。所以氯离子对钢筋的腐蚀作用一旦发生，就会持续地进行下去，由此可见其危害性是相当巨大的。另外氯离子的存在还能造成钢筋表面的局部酸化，降低pH值，从而进一步促进铁的阳极氧化速度；在钢筋内部存在应力或有外界电流作用时，氯离子将加剧应力或电化学腐蚀。

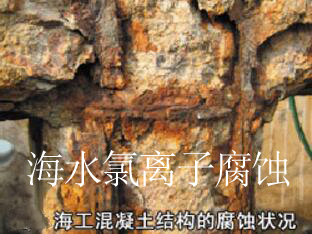

图（2）已经被氯离子腐蚀的混凝土钢筋
