氯离子防腐蚀金属材料选择标准

    耐氯离子腐蚀的金属材料很多，但如果考虑价格因素，如果氯离子浓度小于1000ppm,可以考虑304不锈钢，但有点蚀问题，浓度再大些推荐使用316L，也会有应力腐蚀问题;如果再耐腐蚀就是双相钢，最好是钛材。双相钢是否能够代替Ti材，还要看具体工况。

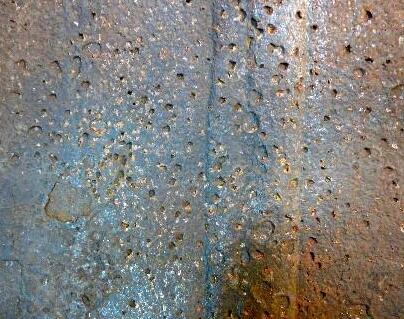

图（1）不锈钢被氯离子点腐蚀后的外观

   温度不高于200摄氏度，可以考虑双相不锈钢；钛材比较贵，价钱是2205的4到5倍。但密度是2205的60%。如果不差钱就上TA10

   双相钢 1.4469或者1.4529 在海水淡化和电厂脱硫上都有应用

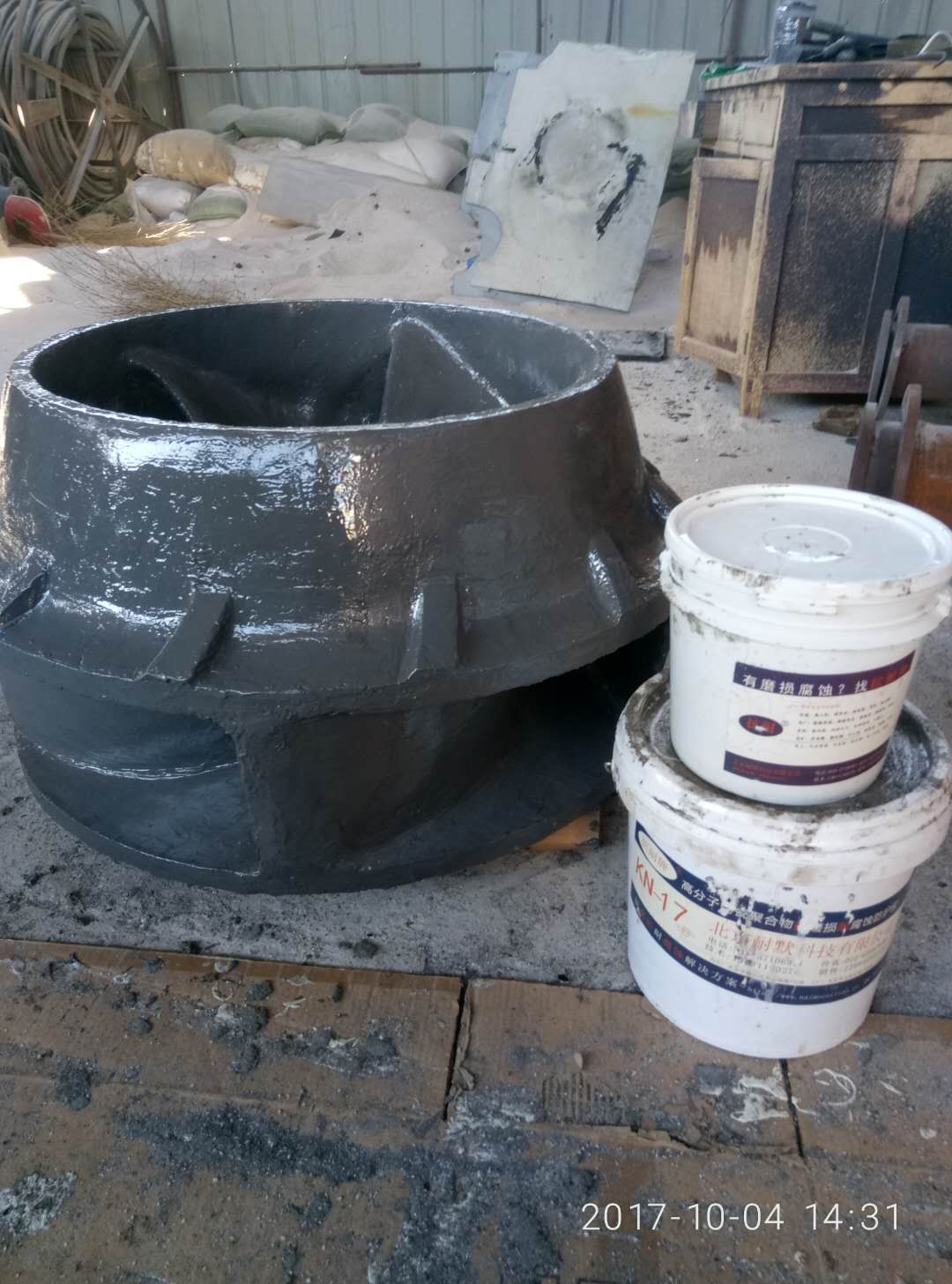

图（2）双相钢脱硫泵叶轮在脱硫系统中磨损较快，可采用Kn17耐氯离子涂料现场修复

   C276合金适用于各种含有氧化和还原性介质的化学流程工业。较高的钼、铬含量使合金能够耐氯离子的侵蚀，钨元素也进一步提高了其耐腐蚀性。C276是仅有的几种能够耐潮湿氯气、次氯酸盐以及二氧化氯溶液腐蚀的材料之一，该合金对高浓度的氯化盐溶液具有显著的耐腐蚀性。或者选择N08020合金。

  文章：《22Cr双相不锈钢与304L、316L钢在氯化物溶液中耐应力腐蚀性能的比较》

  22Cr双相不锈钢在Cl-质量分数为5%时,不发生SCC的使用温度可达150℃,而且随着试验温度的升高和溶液中氯离子含量的增多,破断的时间缩短。

  不锈钢材质耐氯离子腐蚀标准可参照《火电厂循环水处理》一书第179页,明确约定:

   ⑴、T304不锈钢 氯离子含量为0-200mg/L

   ⑵、T316不锈钢 氯离子含量为＜1000mg/L

   ⑶、T317不锈钢 氯离子含量为＜5000mg/L
