海砂中氯离子对其钢筋混凝土的腐蚀

通过实验验证了相比普通混凝,海砂混凝土内钢筋腐蚀电位和腐蚀电流密度数值更高，表明钢筋一直处于较高的锈蚀风险状态。海砂引人的氯离子不仅与水泥中的铝相反应生成Friedel复盐，减少了水化产物中的Ca(OH)2含量，降低了混凝土内部碱性，加速了电化学腐蚀过程。

人们研究了钢筋在淡化海砂，海砂以及加盐海砂制成混凝土中钢筋失重率，经过5次浸烘循环后，淡化海砂失重率仅为0. 7%~3.1%，普通海砂为7.9%~9. 4%，加盐海砂高达14.1%,从而证明未经处理的海砂对混凝土中的钢筋腐蚀影响是显著的。另外根据阳极极化实验显示，砂中氯离子含量达到0. 03%时钢筋钝化状态有活化趋势，超过0.06%钝化膜明显被损坏。

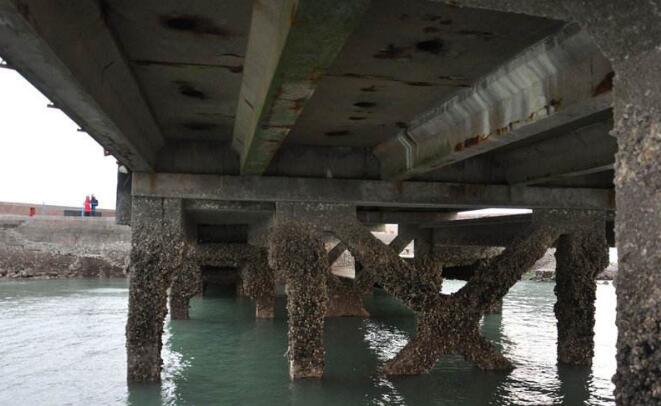

钢筋被锈蚀后产生的氧化产物使得钢筋体积发生膨胀，最终导致混凝土的开裂。而开裂后混凝土失去了钢筋保护层的意义,水和氧气很容易通过裂缝到达钢筋表面，从而进一步加快了腐蚀的进行，最终导致整个混凝土构件承载力失效，构成安全隐患。

混凝土钢筋防腐可采用北京耐默公司的KN22防腐材料，防腐后可有效的隔离氯离子腐蚀。
