氯化氢防腐材料

对于干燥氯化氢在露点温度以上(>80- -200℃) 采用非合金钢.此外只有镍及镍合金有足够的稳定性。已开始应用耐酸保护层，例如耐酸的耐火泥，硅酸盐石头，纯的氧化物和硅酸盐以及石英材料(直至1000℃，例如石英燃烧喷咀)。常采用均匀镀铅和包铅附加冷却的方式应用。有时也采用铜。硬质聚氣乙烯,直至极限温度对于含HCI的排气是相当稳定的。钢衬胶适用的最高温度为80C。

在盐酸生产中的管路、容器及设备是在温度≤80℃范围内运行的，绝大部分采用钢:衬胶。80℃以上采用搪瓷.铸铁材料。越来越多的采用石墨.温度可以直至盐酸沸腾温度。常被采用的塑料是硬聚氯乙烯。在更高的温度下就只能采用镍合金,特别是NiMo30Fe。对于特别高的要求,可优先考虑采用钽。

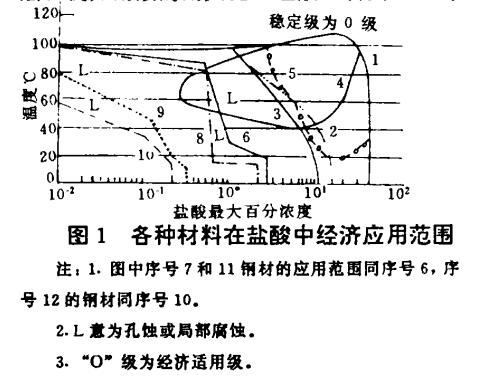

      针对于盐酸粗略选材可按图1进行。
